名稱： 大功率研究級氙燈光源3-6KW
型號： 200-6.5k、201-6.5k
品牌： 努美科技/Sciencetech
特征
? 交鑰匙操作
? 高達6 kW的弧光燈或QTH
? 橢圓反射鏡；拋物面反射鏡或球面反射鏡與折射光學器件組合
? 低成本
? 多種配件
應用領域
? 大功率太陽能模擬器
? 可調光源
? 光纖電纜耦合。
? 光伏測試系統
1、總覽

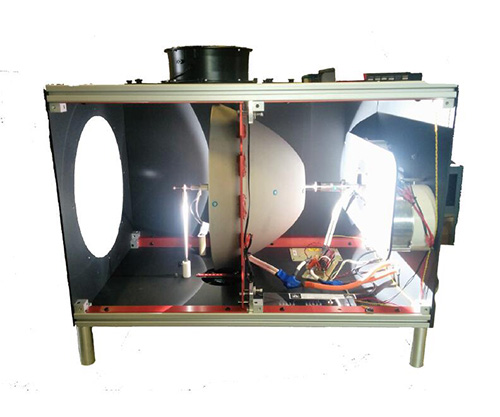

201-6.5K和200-6.5K系列燈罩是功能**強大的Sciencetech弧光燈，具有垂直和水平安裝方向。它們具有模塊化設計，使您可以在準直或聚焦操作模式下根據所需應用程序進行自定義。根據操作模式，它們可以具有橢圓形或拋物線形反射鏡以及相應的折射光學鏡。
201-6.5K和200-6.5K燈罩設計用于3000W-6KW的氙氣燈，Mercury-Xenon和Mercury短弧燈以及2000W-5000KW的QTH燈（另售）。
多種輸出端口耦合附件可用于安裝折射或反射準直光學器件。
可以使用許多光束線選件，例如折射聚光鏡，以將輸出光重新聚焦到非常細的焦點上，以實現**亮度。對于需要將光會聚到光纖束的小入口的光纖應用而言，這是理想的選擇。其他可用的光束線附件包括過濾附件和對焦點

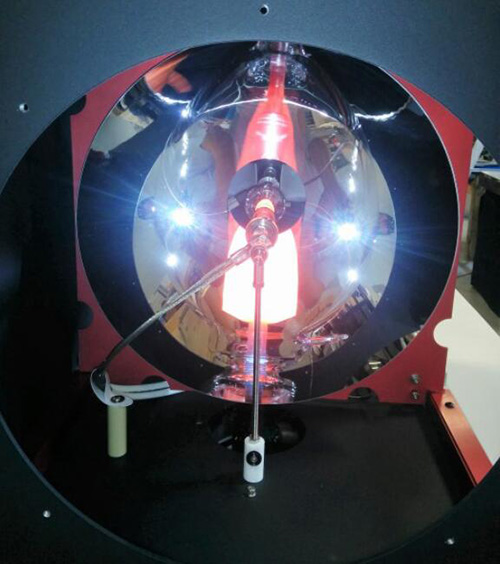

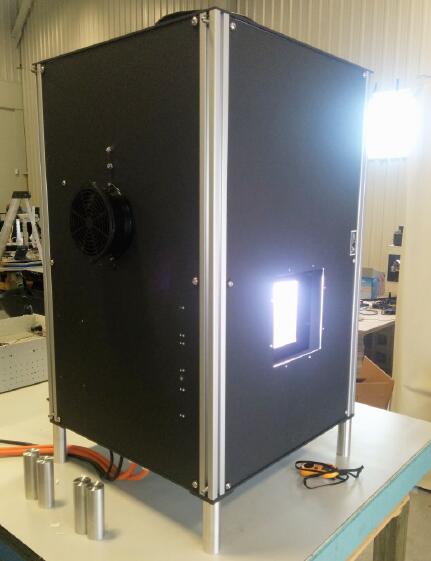

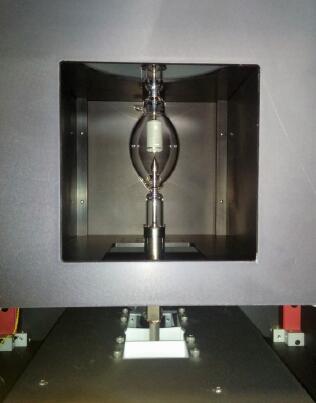

在外殼201-6.5K中，弧光燈或QTH燈安裝在垂直位置。輻射從燈的側面收集。安裝在可調節對準銷上的后球形反射鏡將**的燈輻射重定向到前出口，從而增加了收集的光量并允許更均勻的光束（額外的光學配置）。
201-6.5K和200-6.5k燈殼包括一個安裝在燈殼頂板上的強制風冷風扇。風扇從室內抽出空氣，將空氣從頂部排出，而后鼓風機冷卻反射鏡和燈。
2、技術指標
規格部分應包括技術規格表以及理解或解釋這些規格所需的任何一般信息。 通常，本節的大部分內容將以技術信息表為主。
規格部分應包括技術規格表以及理解或解釋這些規格所需的任何一般信息。 通常，本節的大部分內容將以技術信息表為主。
| Model | Vertical (100-9217) | Horizontal with Elliptical (100-9216) |
| Lamp House Model | 201-6.5K | 200-6.5K |
| Lamp Power | 3000-6000 W | 3000-6000 W |
| Lamp Type | Xenon; Xenon-Mercury; Mercury Arc Lamp or QTH | Xenon; Xenon-Mercury; Mercury Arc Lamp or QTH |
| Optics | Spherical Reflector | F2.5 Elliptical Reflector or Parabolic Reflector |
| Center Beam Line Height(mm) | 447 mm | 419 mm |
| Power Supply Model(included) | 501-6.5K | 501-6.5K |
| Dimensions (LxWxH)(mm) | 660x609x1137 | 972x609x812 |
| Weight (kg) Without power supply | 40 | 40 |
| Blower Power Input | 210-240 VAC | 210-240 VAC |
| Power Supply Input | Hard Line | Hard Line |
3、配件
附件部分應分為兩部分-操作必需的附件和其他可選附件。必要的附件可能包括產品系列中每種產品的適當電源列表，等等。可選附件可能包括例如帶通濾波器，支架或電池夾盤的選擇。可選附件部分中不必詳盡無遺：一些重點內容和指向網站上相應頁面的鏈接就足夠了。
附件部分應分為兩部分-操作必需的附件和其他可選附件。必要的附件可能包括產品系列中每種產品的適當電源列表，等等?？蛇x附件可能包括例如帶通濾波器，支架或電池夾盤的選擇?？蛇x附件部分中不必詳盡無遺：一些重點內容和指向網站上相應頁面的鏈接就足夠了。
| Electrical Accessories | Sku |
| 6500 W Power Supply | 150-9064 |
| Computer Control Upgrade | Please inquire |
| Computer Controlled Shutter | Please inquire |
| Optical Feedback | 115-9021 |
| Flexible Ducting for External Venti- lation | Please inquire |
| Custom Stands for mounting | Please inquire |
| Opto-Mechanical |
| Beam Turning Mirrors |
| UV Enhanced; Protected Alumi; Hot / Cold Mirror |
| Filter Box’s and Related Optical Filters |
| Custom Rear Reflector (Vertical) |
| Custom Collecting Optics (Vertical) |

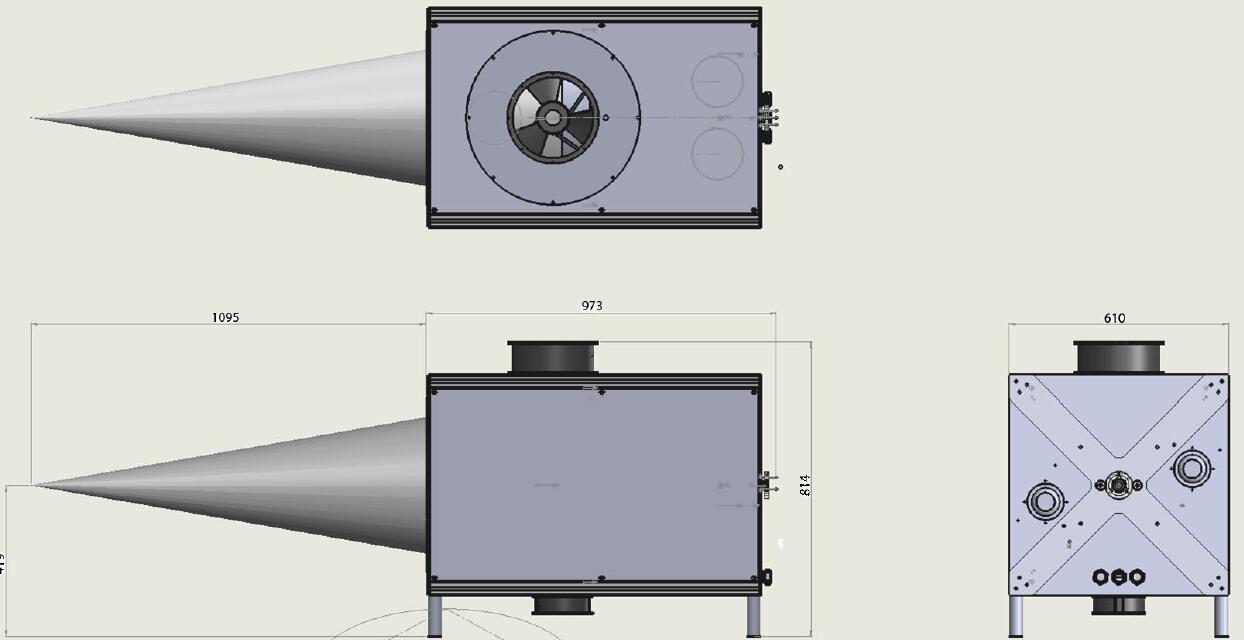

4、聚焦橢圓尺寸圖
| Dimensions | (mm) | (inch) |
| Length | 973 | 38.29” |
| Width | 610 | 24" |
| Height | 814 | 32” |
| Optical Axis | 419 | 16.5” |
| Focal | 1095 | 43.1 (F2.5) |
| Weight | 40KG |
